INTREPID™ II – развитие нового поколения систем.

Новая платформа INTREPID II позволяет создавать систему защиты периметра комбинирую я любой последовательности кабельные вибрационные, подземные и радиолучевые системы сигнализации. Причем как в один, так и в два рубежа охраны.

Оборудование систем периметральной сигнализации (СПС) американской компании Southwest Microwave Inc. (SWI) относится к новому поколению СПС и хорошо известно во    всем мире

 Термин "система нового поколения" в своем классическом понимании, не затасканном рекламными слоганами, предполагает, что врассматриваемом классе появилась такая система, которая отныне делает применение других систем аналогичного назначения полностью или в значительной степени неоправданным и неэффективным. Потому что новое поколение систем обеспечивает не только более высокое качество решения задачи, большую функциональность, но требует при этом, как правило, меньших затрат времени и средств.

INTREPID MicroPoint: выше качество, ниже стоимость Понятию "системы нового поколения" полностью соответствует вибрационная кабельная СПС INTREPID MicroPoint производства компании SWI. Благодаря программной настройке чувствительности не целиком плеча (50–200м), а каждого метра сенсорного кабеля более чем на порядок (при прочих равных условиях) снижается вероятность ошибок. Что дает возможность создавать эффективныесистемы охраны периметра длиной в десятки километров.

Причем стоимость созданной системы оказывается в разы ниже по сравнению с другими системами аналогичного назначения1. При этом INTREPID MicroPoint обеспечивает качественно более высокий уровень возможностей системы охраны периметра (определение проникновения с точностью 3 м, программная интеграция и управление режимами и т.п. – www.intrepidsys.ru).

INTREPID MicroTrack: стабильная работа при любых условиях По той же самой причине система подземного базирования INTREPID MicroTrack также представляет собой новый шаг в создании скрытых систем охраны периметра. Как и в системе INTREPID MicroPoint, здесь обеспечивается граммная калибровка чувствительности каждого метра охраняемого периметра. В первую очередь благодаря этому система обладаетвозможностью селекции нарушителей по величине (человек, животное), их количеству,скорости и способу пересечения охраняемой зоны, а также обеспечивается стабильнаяработа системы в любых климатических зонах, при любой погоде, в любых неоднородных грунтах.

 INTREPID Microwave: непревзойденная надежность

Вся линейка микроволновых радиолучевых датчиков серии Microwave стабильно и надежно работает в суровых российских условиях, на любых объектах, в том числе в условиях сложной электромагнитной обстановки (аэропорты, морские порты, и др.).

 INTREPID II: единая сетевая платформа

С 2012 г. компания SWI приступила к выпуску кардинально обновленных систем INTREPID II. Произведенная модернизация привела к повышению функциональности систем, улучшению их качества и уменьшению стоимости оборудования по сравнению с INTREPID I.

Изменения затронули два направления:

1. Создана единая сетевая платформа, позволяющая объединять различные СПС в любой конфигурации.

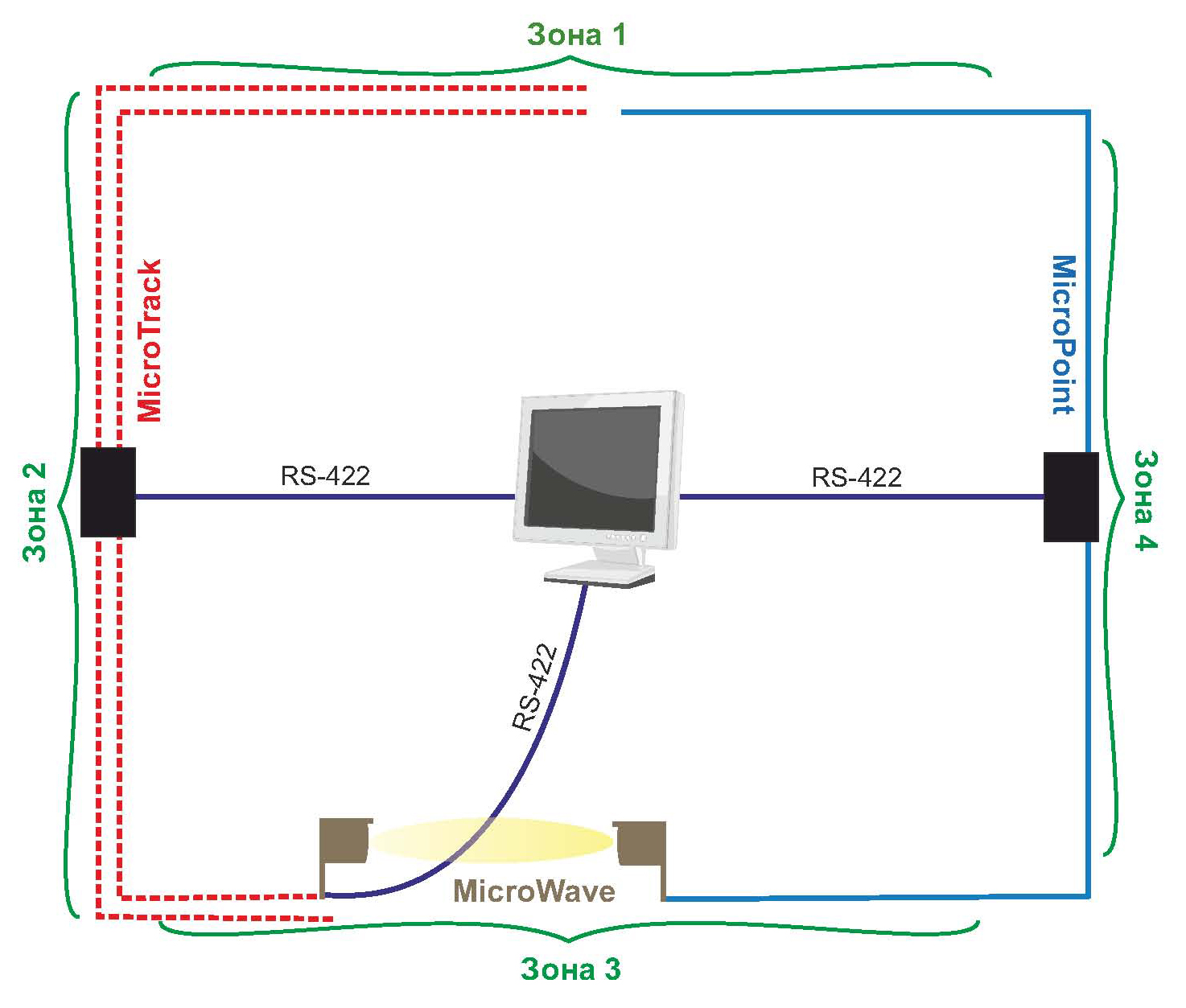

2. Улучшены характеристики и уменьшены цены каждой из систем. Новая программная платформа INTREPID II позволяет собрать все три типа систем в единый комплекс. То есть INTREPID II может соединить все типы систем в одном интерфейсе и вывести исчерпывающую информацию о состоянии безопасности объекта на экран монитора(рис. 1).


рис. 1

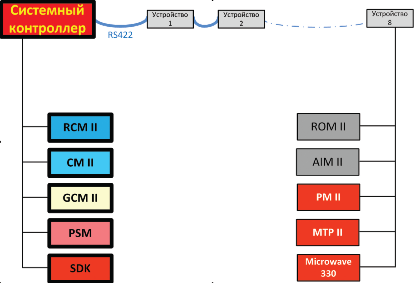

 Единая сетевая платформа дала возможность появлению новых устройств – системных контроллеров. В роли главного устройства в системе могут выступать:Новые системные контроллеры Все системы INTREPID II работают с одним протоколом передачи данных о своем состоянии. Любую из сигнализаций можно подключить к другой как по линии питания, так и по линии интерфейса. Такое построение упрощает работу для интеграторов. Нет необходимости интегрировать каждую из систем в отдельности. Все оборудование передает свои данные в  открытом формате ASС II – почти текстовый формат. Это дает еще одно преимущество при работе с INTREPID II. Все старые системы видео-наблюдения (аналоговые DVR) умеют и прекрасно понимают этот протокол. Что, в свою очередь, позволяет напрямую подключить INTREPID II к DVR и без применения сторонних программных продуктов запрограммировать реакции поворотных устройств на тревоги, поступающие от СПC. То есть при установке INTREPID II нет необходимости менять существующую систему видео-наблюдения на новую, например на базе ПК.

  • релейный контрольный модуль RCM II (для малых объектов);
  • контрольный модуль CM II (для объектов среднего размера);
  • графический контрольный модуль GCM II или сторонний продукт, использующий SDK (для крупных и распределенных объектов).

 Каждый из контроллеров может обслуживать ограниченное число устройств (за исключением применения SDK), а значит, и ограниченное количество зон охраны

(рис. 2).

 рис. 2

 Такой тип построения подразумевает адресацию всех устройств в системе. Значит, единое программное обеспечение (UIST), проводящее настройку и калибровку всех систем, может самостоятельно различать, что за устройство инженер выбирает для настройки. Немаловажным фактором подобного построения является простота поиска и устранения неисправности. В России наибольшее распространение имеет SDK, ведь данный тип интеграции может решать задачи максимально гибко, поскольку не имеет каких-либо ограничений. На сегодня INTREPID II интегрирован с основными российскими системами видео-наблюдения и различными АПК.

 Что улучшено в MicroPoint II

 Если говорить в отдельности о каждом типе систем, то MicroPoint II была довольно сильно модернизирована. Количество компонентов системы уменьшилось, что, несомненно, сказывается на стоимости оборудования, а также на удобстве его монтажа, пусконаладочных и сервисных работ.

Систему стало еще проще проектировать2. А благодаря обновленной электронной платформе и новой DSP, INTREPID MicroPoint II стало возможно монтировать на более широком диапазоне типов оград (!) – кованая ограда, профнастил, деревянный забор (в том числе сплошной), жесткая сварная решетка (с толщиной прута более 12 мм или профиля уголкового и квадратного типа). Таким образом, INTREPID MicroPoint II можно устанавливать практически на все типы используемых оград. Улучшенная эргономика позволяет удобнее подключать сенсор системы и иные интерфейсы к электронным платам MicroPoint II.

 Что улучшено в MicroTrack II

 В системе скрытого базирования INTREPID MicroTrack II производитель, используя обновленную электронную платформу и новые DSP для обработки сигналов, повысил устойчивость данного рода системы к негативному воздействию внешних индустриальных факторов. В MicroTrack II также реализована возможность построения системы типа "звезда", "кольцо" и "отказоустойчивое кольцо" (в случае умышленного вывода из строя каких-либо компонентов система периметральной сигнализации продолжит работу без остановки всей системы безопасности). Благодаря возможностям программной настройки (осуществляемой, кстати, только после полного цикла инсталляции) возможна селекция целей как по уровню сигнала (человек, вооруженный человек, собака и т.п.), так и по способу и числу нарушений (один или несколько нарушителей, передвигающихся друг за другом или "фронтом", бегом, шагом или ползком). Скрытая установка самой системы (укладка кабеля-сенсора) точно следует профилю местности, именно поэтому не имеет "мертвых зон" на всем протяжении, вызванных перепадом высот местности.
MicroTrack II не подвержена воздействию внешних факторов, таких как:

  •   зеленые насаждения – деревья и кустарники транспортные дороги;
  •  подземные коммуникации – вода, газ, электричество;
  •  погодные условия – дождь, град, снег, туман, ветер, резкая смена температуры (в том числе утреннее таяние льда на солнце);
  •  наличие вблизи строений из любого типа материалов (дерево, железо, бетон, кирпич и т.д.);
  •  появление мелких животных – кошки, собаки, кроты, стаи птиц и т.д.;
  •  неоднородность грунта – сочетание в любом соотношении песка, глины, земли, асфальта (бетона) и т.д.

 Что нового в Microwave 330

 Что же касается радиолучевых датчиков, то тут приятный сюрприз. Southwest Microwave – один из немногих производителей радиолучевого оборудования для охраны периметра, выпустивших цифровые датчики. Теперь можно сказать, что Microwave 330 имеет сетевую платформу для передачи данных о состоянии всех своих компонентов, а значит имеет адресность.

Непревзойденная стабильность работы, а  благодаря новому DSP еще и большая помехоустойчивость выводят данный тип оборудования на новую ступень стандартов качества. Установленный DSP позволяет датчикам Microwave 330 более четко определять параметры цели, а значит речь может идти о задании формата нарушителя по его размерам.
Иными словами, Microwave 330 может с высокойстепенью точности определить размеры объекта, находящегося в зоне их действия, не выдавать тревогу в момент нахождения в зоне охраны животных (кошки, различные грызуны, птицы и т.д.) и наряду с этим точно определять человека, пытающегося пересечь охраняемый рубеж.
Применяемый диапазон частот позволяет достичь эффективность, недоступную обычными радиолучевыми датчиками диапазона 10,5 ГГц. Поскольку новая частота диапазона в 2,5 раза выше, чем в диапазоне 10,5 ГГц, сигнал,генерируемый нарушителем, в 2,5 раза четче и обнаружение медленно передвигающегося нарушителя происходит лучше. Работая в новом диапазоне, Microwave 330 менее подвержена помехам, создаваемым системами посадки аэропортов, воздушных судов, морских радаров и других радиолокационных систем.
Функция автоматической подстройки частоты (ФАПЧ) увеличивает вероятность обнаружения при частичном или полном перекрытии пучка вследствие попадания посторонних предметов или частиц (таких, как пыль, снег, дождь и пр.) или даже при полном обледенении датчика. Автоматически регулирует уровень сигнала, выбирая оптимальное значение при помехах, создаваемых другими источниками СВЧ, либо при смещении датчика из-за искривления опоры вследствие перепада температур, некачественного монтажа и т.п. Другими словами, датчики Microwave 330 не требуют капитальных сооружений в качестве основы для монтажа. Они автоматически, на программном уровне, будут выравнивать чувствительность и выбирать наиболее подходящие настройки для оптимальной работы в любое время года. 6 модулируемых каналов, которые совместно с ФАПЧ позволяют устанавливать на объекте большое количество комплектов датчиков для повышения надежности защиты периметра, исключения "мертвых зон", без взаимных помех. Технологии на основе арсенида галлия приводят к повышению отношения сигнал/шум (отсюда более четкая диаграмма направленности, уменьшение ложных тревог и, наконец, очень низкое потребление тока от любых подходящих источников питания 12 В (DC).

 Нововведения INTREPID II

1. Создана единая сетевая платформа для всех типов систем охраны периметра.
2. Для MicroPoint II расширен список возможных типов оград, в том числе возможно применение на кованых оградах с толщиной прута более 12 мм.
3. Для MicroTrack II повышена помехоустойчивость к внешнему воздействию, улучшена селекция целей.
4. Разработана новая серия датчиков Microwave 330 – цифровые радиолучевые датчики с возможностью калибровки реагирования на объекты заданного размера.
5. Упрощены настройки всех систем охраны периметра.
6. Предоставлена уникальная возможность программно создавать зоны охранения без привязки их к месторасположению и типу оборудования периметральной сигнализации.
7. Повышена степень надежности определения тревоги наряду с низким показателем вероятности возникновения ложных тревог.
8. Возможна программная интеграция всех типов СПС в другие системы безопасности.
9. Снижена стоимость оборудования от 10 до 30%.

Тип Контроллера

Кол-во Сом Портов

Кол-во подключаемых устройств

Вывод информации

Количество зон на контроллере

RCM II

1

8

Реле

32

CM II

2

16

Реле

256

GCM II

4

32

Графическая карта, Реле, ASCII

1024

SDK

Не ограничивается

Не ограничивается



Не ограничивается
