Southwest Microwave

Двухпозиционная радиолучевая система охраны периметра, дальность действия до 183 м.

ХАРАКТЕРИСТИКИ

Модель 300B, универсальный микроволновый комплект обнаружения нарушений периметра, является последними достижением в технологии охраны периметральных ограждений. Уникальные схемные решения и сменные антенные элементы позволяют использовать комплект М300В практически в любых ситуациях.

На короткой дистанции в 30 м. (100 ф.). вариант с широкоугольной зоной обнаружения идеален для защиты ворот различных типов, тогда как варианты для работы на средних - 107 м. (350 f) и дальних дистанциях - до 183 м (600 f) могут быть использованы для полной защиты участков периметра.

Микроволновая технология с использованием полупроводниковых излучателей/приемников из арсенида галлия, позволяет M300B работать с очень низким потреблением тока от любых подходящих источников питания 12 VDC.

Обработка сигнала приёмником с применением фазовой автоподстройки частоты, автоматическая регулировка уровня сигнала при групповом пересечении луча и подавление помех от соседних передатчиков, увеличивает вероятность достоверного обнаружения пересечений зоны охраны и формирования сигнала тревоги.

Широкий динамический диапазон системы автоматической регулировки усиления позволяет М300В адаптироваться к особенностям охраняемого участка и к изменениям погодных условий.

Настройки в полевых условиях дают возможность выбора четырех частот модуляции передатчика, что в сочетании с активным фильтром системы фазовой автоподстройки частоты приёмника, позволяет устанавливать на объекте большое количество комплектов оборудования.

Конструктивно электроника и антенна М300В смонтированы на жестком металлическом основании и закрыты обтекателем. В комплект поставки входят универсальные кронштейны, которые позволяют устанавливать устройства как на плоской поверхности, так и на штангах диаметром 102 мм.

Защитная окраска позволяет устройствам сливаться с окружающей местностью.



Нечувствителен к вибрации;
Ветру, туману, снегу, пыли или перепадам температуры;
Исключительно низкое потребление тока (40 mA при 12 V DC на комплект);
Уникальный СВЧ излучатель на полевом транзисторе из арсенида галлия;
Система фазовой автоподстройки частоты (ФАПС);
Цифровая обработка сигнала;
Заменяемые в полевых условиях антенные блоки, обеспечивают оптимальное обнаружение на коротких, средних и длинных дистанциях;
Встроенные средства юстировки в полевых условиях;
Светодиодная индикация работоспособности и результатов диагностики.

Зоны обнаружения

Модель 300B обеспечивает формирование трех зон обнаружения для охраняемых участков длиной до 183 м. (600f). Ширину зоны обнаружения можно менять в полевых условиях, устанавливая соответствующие антенные модули, и настраивая чувствительность приемника. Ширину зоны обнаружения можно менять в диапазоне от 0,6 м. до 12,2 м. Высота зоны обнаружения меняется в соответствии с её шириной.

Горизонтальная проекция зон обнаружения:

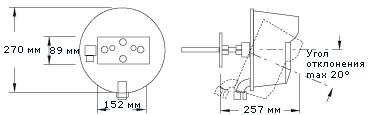

Размеры:



Принцип действия:

  • Обнаружение вторжения с помощью модуляционной амплитудо-чувствительной системы (не доплеровской), происходит в пределах невидимой зоны передачи микроволновой энергии, существующей между передатчиком и приёмником.
  • Изменение амплитуды сигнала на приёмнике прямо пропорциональны размерам и плотности объекта, что позволяет системе различать объекты.
  • Модель 300B подаст сигнал тревоги по человеку идущему пешком, бегущему или ползущему на руках и коленях через зону обнаружения.
  • Настройкой в полевых условиях можно получить срабатывания тревоги по большим или меньшим целям в зависимости от конкретного применения системы.
  • Детальная информация по применению, монтажу и настройке системы приведена в инструкции по эксплуатации М300В.



Спецификация:

  • Комплект поставки:
  • Модель M300BT - Передатчик,
  • Модель M300BR - Приемник,


Монтажные приспособления - универсальные шарнирные шаровые кронштейны.

Частота
10.525 GHz (США) соответствует F.C.C. Часть 15. Также возможны диапазоны от 9.4 до 10.8 GHz. F.C.C. Идентификатор CA68H9300B.

Выходная мощность 10mW пиковая, 5mW средняя, квадратичная модуляция.

Дальность действия от 3 м до 183 м.

Параметры цели - человек весом от 36кг, перемещающийся в вертикальном положении пешком, бегом, ползущий на руках или коленях. При перемещении ползком дальность обнаружения сокращается до 122 м.

Скорость движения цели - от 30мм/сек до 15 м/сек.

Вероятность обнаружения минимум 0,99.

Модуль автоматической подстройки автоматически компенсирует медленные изменения уровня сигнала из-за дождя, снега и т.д.

Диапазон автоматической регулировки усиления - 54dB.

Каналов модуляции - четыре, выбираются в полевых условиях.

Количество ложных срабатываний - 1/комплект/год.

Рабочая температура -40° C +66 C°.

Относительная влажность 0-100%

Напряжение питания постоянного тока от 10.5 VDC до 14 VDC при потребляемом токе 20mA (передатчик или приемник).

Тревожные выходы - сухие контакты реле НЗ/НР, коммутирует нагрузку до 2 А при 28 VDC.

Тампер - сухие контакты реле НЗ/НР, коммутирует нагрузку до 2 А при 28 VDC.



Двухпозиционная радиолучевая система охраны периметра, дальность действия до 457 м.


ХАРАКТЕРИСТИКИ:
Так как модель 310B работает в диапазоне частот 24,125 ГГц, она обладает характеристиками, недоступными моделям, работающим в диапазоне 10,5 ГГц. Ширина луча антенны составляет около 3,5 градусов и в горизонтальном и вертикальном направлении. Это позволяет работать датчику в пределах очень узких коридоров и на больших расстояниях.

Приемник и передатчик размещаются в кожухах всепогодного исполнения диаметром 270 мм и весом не более 2 кг.

Поскольку рабочая частота в 2,5 раз выше, чем у моделей, работающих на 10,5 ГГц, многолучевой сигнал, вызванный злоумышленником также 2,5 раза выше. Это обеспечит лучшее обнаружение медленно перемещающихся целей.

Вместе с великолепными возможностями по управлению лучом и высокой рабочей частоте, модель 310B обеспечивает непревзойденное качество детекции.

Система фазовой автоподстройки частоты повышает вероятность выдачи тревожного сигнала при частичном или полном пересечении луча, увеличении или уменьшении уровня сигнала или глушении другими передатчиками. Автоматическая регулировка усиления дает возможность приемнику адаптироваться к разным условиям и изменениям погодных условий.

Работая в диапазоне 24,125 ГГц, модель 310B менее восприимчива к воздействию со стороны других источников радиосигнала.

Возможность выбора одного из четырех каналов модуляции и активный фильтр ФАПС позволяют устанавливать несколько датчиков рядом без взаимного вмешательства.

Модель 310B также может использоваться совместно с датчиками, работающими на частоте 10,5 ГГц, например модель 300B, без опасности взаимного вмешательства.

Такое построение системы обеспечит максимальную вероятность обнаружения и чрезвычайно высокое сопротивление электронному глушению.



Зоны обнаружения:

Ширину зоны обнаружения можно менять в полевых условиях, устанавливая соответствующие антенные модули, и настраивая чувствительность приемника. Ширину зоны обнаружения можно менять в диапазоне от 0,6 м. до 12,2 м. Высота зоны обнаружения меняется в соответствии с её шириной.



Горизонтальная проекция зон обнаружения:



Размеры:



Принцип действия:


Обнаружение вторжения с помощью модуляционной амплитудо-чувствительной системы (не доплеровской), происходит в пределах невидимой зоны передачи микроволновой энергии, существующей между передатчиком и приёмником.
Изменение амплитуды сигнала на приёмнике прямо пропорциональны размерам и плотности объекта, что позволяет системе различать объекты.
Модель 310B подаст сигнал тревоги по человеку идущему пешком, бегущему или ползущему на руках и коленях через зону обнаружения.
Настройкой в полевых условиях можно получить срабатывания тревоги по большим или меньшим целям в зависимости от конкретного применения системы.



  • Дистанция до 457 метров;
  • Узкий луч, низкая диаграмма направленности антенны;
  • Работа в диапазоне частот 24,125 ГГц;
  • Система фазовой автоподстройки частоты (ФАПС);
  • Встроенные средства юстировки в полевых условиях;
  • Светодиодная индикация работоспособности и результатов диагностики.



Спецификация:


Комплект поставки:

Модель M310BT - Передатчик,

Модель M310BR - Приемник

Монтажные приспособления - универсальные шарнирные шаровые кронштейны.

Частота 24,125 GHz (США) соответствует F.C.C. Часть 15. Идентификатор CA68H9310B.

Выходная мощность
 6mW пиковая, 3mW средняя, квадратичная модуляция.

Дальность действия от 30,5 м до 457 м.

Параметры цели: человек весом от 36кг, перемещающийся в вертикальном положении пешком, бегом, ползущий на руках или коленях. При перемещении ползком дальность обнаружения сокращается до 183 м.

Скорость движения цели
 - от 30мм/сек до 15 м/сек.

Вероятность обнаружения минимум 0,99.

Модуль автоматической подстройки автоматически компенсирует медленные изменения уровня сигнала из-за дождя, снега и т.д.

Диапазон автоматической регулировки усиления - 54dB.

Каналов модуляции
- четыре, выбираются в полевых условиях.

Количество ложных срабатываний - 1/комплект/год.

Рабочая температура
 -40° C +66° C.

Относительная влажность
 0-100%

Напряжение питания постоянного тока от 11,5 VDC до 14 VDC при потребляемом токе 20mA для приемника и 150mA для передатчика.

Тревожные выходы - сухие контакты реле НЗ/НР, коммутирует нагрузку до 2 А при 28 VDC.

Тампер - сухие контакты реле НЗ/НР, коммутирует нагрузку до 2 А при 28 VDC.

Однопозиционный радиолучевой трансивер.

ХАРАКТЕРИСТИКИ:


Модель 380 (модель 385) работает в диапазоне частот 24,125 ГГц и обеспечивает надежную защиту пространства в уличных условиях.

Чувствительная, точно настроенная, диаграмма детекции, позволяет обнаруживать человека, перемещающегося шагом, бегом или опираясь на руки и колени на расстоянии до 61 метра для М380 и до 122 метров для М385.

Запатентованный метод RCO позволяет ограничивать радиус действия прибора. Эта уникальная особенность делает его невосприимчивым к тревогам, вызванным объектами за пределами этого радиуса. Даже если они такие большие, как грузовики и деревья.

Поскольку рабочая частота в 2,5 раз выше, чем у моделей, работающих на 10,5 ГГц, многолучевой сигнал, вызванный злоумышленником также 2,5 раза выше. Это обеспечит лучшее обнаружение медленно перемещающихся целей.

В модели 380 (модель 385) также применяется запатентованная технология ZRS (Zero-Range Suppression - подавление нулевой области), которая уменьшает амплитуду сигнала от близко расположенных целей.

Обе технологии (RCO и ZRC) существенно уменьшают ложные тревоги от дождя, вибраций, птиц и не изменяют форму и размеры зоны обнаружения.

Встроенная система мультиплексирования позволяет модели 380 (модель 385) работать рядом с другими трансиверами или радиолучевыми датчиками без взаимного вмешательства. Для организации мультиплексирования, все датчики соединяются кабелем синхронизации (витой парой). Любой на выбор датчик или внешние часы включаются в режиме "ведущий", а остальные в режиме "ведомый". В группе из 16 устройств в определенный момент времени будет работать только один датчик.

Установка и настройка датчика не вызывают затруднений. Нацельте трансивер на защищаемую область, подключите питание и выждите несколько минут для выравнивания уровней отраженного сигнала от облучаемой области. Выставьте необходимый радиус RCO и совершите тестовое прохождение в зоне обнаружения датчика для определения оптимального уровня чувствительности.

Датчик крепится на любой твердой поверхности, а шарнирный кронштейн позволяет вращать его на 200 в любом направлении от оси.

  • Дистанция до 61 метра для М380 и до 122 метров для М385;

  • Стойкий к воздействию других радиопередатчиков;

  • Не реагирует на объекты за пределами выбранного радиуса RCO;

  • Технология ZRS позволяет отстроиться от воздействия помех в виде дождя, снега, вибраций и т.д.;

  • Встроенная система мультиплексирования для организации цепочки датчиков.

Зоны обнаружения:

Модель 380 обеспечивает зону обнаружения длиной до 61 метра и шириной 7,3 метра. Модель 385 обеспечивает зону обнаружения длиной до 122 метров и шириной 6 метров. С помощью технологии RCO можно уменьшить зону обнаружения до 15 и 30 метров соответственно. Угол зоны обнаружения по вертикали и горизонтали составляет порядка 8° для М380 и 4° для М385. Поэтому высота установки составляет 0,91 - 1,22 метра. Установка на других высотах будет приводить к снижению максимальной дальности действия датчика. Пример зоны обнаружения и использование технологии RCO показан ниже.


Горизонтальная проекция зон обнаружения:



Размеры:



Принцип действия:

  • Передатчик излучает в защищаемую область микроволновую энергию. В нормальных условиях, когда отсутствуют факты нарушения, приемник выставляет контрольный уровень сигналов, отраженных от объектов в защищенной области. Движение злоумышленника приводит к изменению уровня сигнала, принимаемого приемником, относительно контрольного уровня. Это вызывает тревогу. Технология RCO позволяет варьировать длину зоны обнаружения.
  • Трансивер подаст сигнал тревоги по человеку идущему пешком, бегущему или ползущему на руках и коленях через зону обнаружения и относительно нечувствительны к дождю, снегу, вибрациям и т.д.

 Спецификация:


Комплект поставки:

Комплект поставки
Модель M310BT - Передатчик, Модель M310BR - Приемник

Монтажные приспособления - универсальные шарнирные шаровые кронштейны.

Частота 24,125 GHz (США) соответствует F.C.C. Часть 15. Идентификатор CA68H9310B.

Выходная мощность 6mW пиковая, 3mW средняя, квадратичная модуляция.

Дальность действия от 30,5 м до 457 м.

Параметры цели: человек весом от 36кг, перемещающийся в вертикальном положении пешком, бегом, ползущий на руках или коленях. При перемещении ползком дальность обнаружения сокращается до 183 м.

Скорость движения цели - от 30мм/сек до 15 м/сек.

Вероятность обнаружения минимум 0,99.

Модуль автоматической подстройки автоматически компенсирует медленные изменения уровня сигнала из-за дождя, снега и т.д.

Диапазон автоматической регулировки усиления - 54dB.

Каналов модуляции - четыре, выбираются в полевых условиях.

Количество ложных срабатываний - 1/комплект/год.

Рабочая температура -40° C +66° C.

Относительная влажность 0-100%

Напряжение питания постоянного тока от 11,5 VDC до 14 VDC при потребляемом токе 20mA для приемника и 150mA для передатчика.

Тревожные выходы - сухие контакты реле НЗ/НР, коммутирует нагрузку до 2 А при 28 VDC.

Тампер - сухие контакты реле НЗ/НР, коммутирует нагрузку до 2 А при 28 VDC.

Cистемы защиты периметра / Быстроразворачиваемые комплексы / Модель M.I.L PAC 300B

Переносной двухпозиционный датчик быстрого развертывания.

Внешний радиоволновой датчик для временной защиты или защиты передвижных объектов.

ХАРАКТЕРИСТИКИ:


Модель M.I.L PAC 300B является полноценным портативным переносным радиоволновым датчиком в двухпозиционном исполнении. Он обеспечивает высокую вероятность обнаружения и низкий уровень ложных срабатываний при использовании на открытой местности.

Уникальные схемные решения и сменные антенные элементы позволяют использовать комплект M.I.L PAC 300B практически в любых ситуациях. На короткой дистанции в 30 м. (100 ф.). вариант с широкоугольной зоной обнаружения идеален для защиты ворот различных типов, тогда как варианты для работы на средних - 107 м. (350 f) и дальних дистанциях - до 183 м (600 f) могут быть использованы для организации периметра защиты материальных ценностей, таких как большегрузный транспорт, железнодорожные составы и т.д.

Микроволновая технология с использованием полупроводниковых излучателей/приемников из арсенида галлия, позволяет M.I.L PAC 300B работать с очень низким потреблением тока от любых подходящих источников питания 12 VDC.

Система фазовой автоподстройки частоты повышает вероятность выдачи тревожного сигнала при частичном или полном пересечении луча, увеличении или уменьшении уровня сигнала или глушении другими передатчиками.

Автоматическая регулировка усиления дает возможность приемнику адаптироваться к разным условиям и изменениям погодных условий.

Возможность выбора одного из четырех каналов модуляции и активный фильтр ФАПС позволяют устанавливать несколько датчиков рядом без взаимного вмешательства.

Конструктивно M.I.L PAC 300B размещается на тяжелых регулируемых треногах, которые рекомендуется оснащать балластом из песка или воды для противостояния сильным ветровым нагрузкам.

Передача сигналов и тревог осуществляется с помощью небольших радиопередатчиков на расстоянии до 1 мили (примерно 1600 м.).

Зоны обнаружения

Модель M.I.L PAC 300B обеспечивает формирование трех различных зон обнаружения для охраняемых участков длиной до 183 м. (600f). Ширину зоны обнаружения можно менять в полевых условиях, устанавливая соответствующие антенные модули, и настраивая чувствительность приемника. Ширину зоны обнаружения можно менять в диапазоне от 0,6 м. до 12,2 м. Высота зоны обнаружения меняется в соответствии с её шириной.


Горизонтальная проекция зон обнаружения:





Размеры:

  • Дальность действия до 183 метров;
  • Нечувствителен к ветру, туману, снегу, пыли или перепадам температуры;
  • Исключительно низкое потребление тока (40 mA на комплект);
  • Заменяемые в полевых условиях антенные блоки, обеспечивают оптимальное обнаружение на коротких, средних и длинных дистанциях;
  • Специальная тяжелая тренога для быстрого развертывания.

Спецификация:

Комплект поставки:

Передатчик, приемник, блок питания BP01-S с аккумулятором, монитор МP01-S с аккумулятором, радиопередатчик с антенной, две треноги, два кейса для переноски.

Частота 10.525 GHz (США) соответствует F.C.C. Часть 15. Также возможны диапазоны от 9.4 до 10.8 GHz. F.C.C. Идентификатор CA68H9300B.

Выходная мощность 10mW пиковая, 5mW средняя, квадратичная модуляция.

Параметры цели: человек весом от 36кг, перемещающийся в вертикальном положении пешком, бегом, ползущий на руках или коленях. При перемещении ползком дальность обнаружения сокращается до 122 м.

Скорость движения цели - от 30мм/сек до 15 м/сек.

Вероятность обнаружения минимум 0,99.

Модуль автоматической подстройки автоматически компенсирует медленные изменения уровня сигнала из-за дождя, снега и т.д.

Диапазон автоматической регулировки усиления - 54dB.

Каналов модуляции - четыре, выбираются в полевых условиях.

Количество ложных срабатываний
 - 1/комплект/год.

Рабочая температура
 -40° C +66° C.

Относительная влажность
 0-100%

Напряжение питания постоянного тока
 от 10.5 VDC до 14 VDC при потребляемом токе 20mA (передатчик или приемник). С аккумулятором на 5 А/ч и температуре 0 C работает 191 час

Тревожные выходы
 - сухие контакты реле НЗ/НР, коммутирует нагрузку до 2 А при 28 VDC.

Тампер
 - сухие контакты реле НЗ/НР, коммутирует нагрузку до 2 А при 28 VDC.

Масса
 - 40 кг. с треногами и батареями.



CИСТЕМЫ ЗАЩИТЫ ПЕРИМЕТРА / БЫСТРОРАЗВОРАЧИВАЕМЫЕ КОМПЛЕКСЫ / МОДЕЛЬ M.I.L PAC 310B

Переносной двухпозиционный датчик быстрого развертывания.

Внешний радиоволновой датчик для временной защиты или защиты передвижных объектов.

ХАРАКТЕРИСТИКИ:

Модель M.I.L PAC 310B является полноценным портативным переносным радиоволновым датчиком в двухпозиционном исполнении, работающий в диапазоне частот 24,125 ГГц и имеющий дальность действия до 457 метров. Ширина луча антенны составляет около 3,5 градусов и в горизонтальном и вертикальном направлении. Это позволяет работать датчику в пределах очень узких коридоров и на больших расстояниях.

Поскольку рабочая частота в 2,5 раз выше, чем у моделей, работающих на 10,5 ГГц, многолучевой сигнал, вызванный злоумышленником также 2,5 раза выше. Это обеспечит лучшее обнаружение медленно перемещающихся целей.

Вместе с великолепными возможностями по управлению лучом и высокой рабочей частоте, модель M.I.L PAC 310B обеспечивает непревзойденное качество детекции.

Система фазовой автоподстройки частоты повышает вероятность выдачи тревожного сигнала при частичном или полном пересечении луча, увеличении или уменьшении уровня сигнала или глушении другими передатчиками.

Работая в диапазоне 24,125 ГГц, модель M.I.L PAC 310B менее восприимчива к воздействию со стороны других источников радиосигнала, таких как радиолокационные системы аэропортов и самолетов. Автоматическая регулировка усиления дает возможность приемнику адаптироваться к разным условиям и изменениям погодных условий. Возможность выбора одного из четырех каналов модуляции и активный фильтр ФАПС позволяют устанавливать несколько датчиков рядом без взаимного вмешательства.

Конструктивно M.I.L PAC 310B размещается на тяжелых регулируемых треногах, которые рекомендуется оснащать балластом из песка или воды для противостояния сильным ветровым нагрузкам.

Передача сигналов и тревог осуществляется с помощью небольших радиопередатчиков на расстоянии до 1 мили (примерно 1600 м).

Горизонтальная область:



Расстояние между передатчиком и приемником 1500 футов (457 метров).

Зоны обнаружения:

Ширину зоны обнаружения можно менять в диапазоне от 0,6 м. до 12,2 м. Высота зоны обнаружения меняется в соответствии с её шириной. Возможность регулирования ширины зоны обнаружения позволяет легко адаптироваться к различным характеристикам местности.

Размеры:



  • Дальность действия до 457 метровж;
  • Нечувствителен к ветру, туману, снегу, пыли или перепадам температуры;
  • Не чувствителен к воздействию радиолокационных систем;
  • Специальная тяжелая тренога для быстрого развертывания;
  • Светодиодная индикация работоспособности и результатов диагностики.

Спецификация:


Комплект поставки: передатчик, приемник, блок питания BP01-S с аккумулятором, монитор МP01-S с аккумулятором, радиопередатчик с антенной, две треноги, два кейса для переноски.

Частота 24,125 GHz (США) соответствует F.C.C. Часть 15. Идентификатор CA68H9310B.

Выходная мощность 6 mW пиковая, 3 mW средняя, квадратичная модуляция.

Параметры цели: человек весом от 36кг, перемещающийся в вертикальном положении пешком, бегом, ползущий на руках или коленях. При перемещении ползком дальность обнаружения сокращается до 183 м.

Скорость движения цели - от 30мм/сек до 15 м/сек.

Вероятность обнаружения минимум 0,99.

Модуль автоматической подстройки автоматически компенсирует медленные изменения уровня сигнала из-за дождя, снега и т.д.

Диапазон автоматической регулировки усиления - 54dB.

Каналов модуляции - четыре, выбираются в полевых условиях.

Количество ложных срабатываний - 1/комплект/год.

Рабочая температура -40° C +66° C.

Относительная влажность 0-100%

Напряжение питания постоянного тока от 11.5 VDC до 14 VDC при потребляемом токе 150мА для передатчика и 20мА для приемника. При питании от аккумулятора на 5 А/ч при 0 C передатчик работает 25 часов и приемник 191 час.

Тревожные выходы - сухие контакты реле НЗ/НР, коммутирует нагрузку до 2 А при 28 VDC.

Тампер - сухие контакты реле НЗ/НР, коммутирует нагрузку до 2 А при 28 VDC.

Масса - 40 кг. с треногами и батареями.



CИСТЕМЫ ЗАЩИТЫ ПЕРИМЕТРА / БЫСТРОРАЗВОРАЧИВАЕМЫЕ КОМПЛЕКСЫ / МОДЕЛЬ M.I.L PAC 380 И M.I.L PAC 385

Переносной однопозиционный трансивер быстрого развертывания

Внешний радиоволновой датчик для временной защиты или защиты передвижных объектов.

ХАРАКТЕРИСТИКИ:

Модель M.I.L PAC 380 (M.I.L PAC 385) является полноценным портативным переносным радиоволновым датчиком, который обеспечивает высокое качество обнаружения и низкий уровень ложных срабатываний. Уникальные схемные решения, высокое качество детекции и непревзойденная простота установки делают модель M.I.L PAC 380 (M.I.L PAC 385) идеальной для защиты особо важных нестационарных объектов, таких как грузовые машины, самолеты и т.д.

Запатентованный метод RCO позволяет ограничивать радиус действия прибора. Эта уникальная особенность делает его невосприимчивым к тревогам, вызванным объектами за пределами этого радиуса. Даже если они такие большие, как грузовики и деревья.

В модели M.I.L PAC 380 (M.I.L PAC 385) также применяется запатентованная технология ZRS (Zero-Range Suppression - подавление нулевой области), которая уменьшает амплитуду сигнала от близко расположенных целей.

Обе технологии (RCO и ZRC) существенно уменьшают ложные тревоги от дождя, вибраций, птиц и не изменяют форму и размеры зоны обнаружения. Конструктивно M.I.L PAC 380 (M.I.L PAC 385) размещается на тяжелых регулируемых треногах, которые рекомендуется оснащать балластом из песка или воды для противостояния сильным ветровым нагрузкам.

Передача сигналов и тревог осуществляется с помощью небольших радиопередатчиков на расстоянии до 1 мили (примерно 1600 м).



Зоны обнаружения:

Модель M.I.L PAC 380 обеспечивает зону обнаружения длиной до 61 метра и шириной 7,3 метра. Модель M.I.L PAC 385 обеспечивает зону обнаружения длиной до 122 метров и шириной 6 метров. С помощью технологии RCO можно уменьшить зону обнаружения до 15 и 30 метров соответственно. Угол зоны обнаружения по вертикали и горизонтали составляет порядка 8о для M.I.L PAC 380 и 4о для M.I.L PAC 385. Поэтому высота установки составляет 0,91 - 1,22 метра. Установка на других высотах будет приводить к снижению максимальной дальности действия датчика. Пример зоны обнаружения и использование технологии RCO показан ниже.

Горизонтальная область:



Размеры:



  • Дальность действия до 61 метра для M.I.L PAC 380 и 122 метра для M.I.L PAC 385;
  • Не реагирует на объекты за пределами выбранного радиуса RCO;
  • Технология ZRS позволяет отстроиться от воздействия помех в виде дождя, снега, вибраций и т.д.;
  • Исключительно низкое потребление тока;
  • Специальная тяжелая тренога для быстрого развертывания;
  • Светодиодная индикация работоспособности и результатов диагностики.



Спецификация:

Комплект поставки: трансивер, блок питания BP01-S с аккумулятором, монитор МP01-S с аккумулятором, радиопередатчик с антенной, тренога, кейс для переноски.

Частота 24,125 GHz (США) соответствует F.C.C. Часть 15. Идентификатор CA68H9310B.

Выходная мощность 32 мВт пиковая.

Параметры цели: объект (человек) площадью 0,8 м2, который перемещается пешком, бегом или ползущий на руках и коленях. При специальных настройках возможно обнаружение ползущего по-пластунски человека.

Скорость движения цели - от 60мм/сек до 8 м/сек.

Вероятность обнаружения минимум 0,99.

Модуль автоматической подстройки автоматически компенсирует медленные изменения уровня сигнала из-за дождя, снега и т.д.

Диапазон автоматической регулировки усиления - 54dB.

Количество ложных срабатываний - 1/комплект/год.

Рабочая температура -35 C +66 C.

Относительная влажность 0-100%

Напряжение питания постоянного тока от 11.5 VDC до 14 VDC при потребляемом токе 220мА в режиме мультиплексирования и 160 мА без мультиплексирования.

Тревожные выходы - сухие контакты реле НЗ/НР, коммутирует нагрузку до 2 А при 28 VDC.

Тампер - сухие контакты реле НЗ/НР, коммутирует нагрузку до 2 А при 28 VDC.

Масса
- 20,5 кг. с треногой.



КОНТАКТЫ

e-mail e-mail: sale@intrepidsys.ru
e-mail Почтовый адрес : 19000, Россия, Санкт-Петербург, а/я 575
Тел. +7 812 603 23 09
